Borne de jonction à étages ERT

3.4.1 Bornes électriques

Borne de jonction à étages ERT

IMO

Borne de jonction à étages pour capteur, actionneur et moteur
Borne de jonction électriques à vis pour montage sur Rail DIN 35mm

Ces bornes à niveaux multiples permettent un gain de place et une facilité de câblage pour les composants tels que les capteurs, moteurs, ou autres actionneurs, avec 3 ou 4 fils. Les bornes d'alimentation des capteurs (+ et -), ainsi que la terre, peuvent être reliées par ensemble (Barrette de connexion CC25_10T), permettant une identification plus simple et un vrai gain de temps.

Borne Description  Schéma Application Photos Fichiers 3D
ERT2E 2 voies traversantes + terre
épaisseur 6 mm, fil 0.5 à 4 mm²
Schéma d'une borne ERT2E Pour bobine ou
actionneur

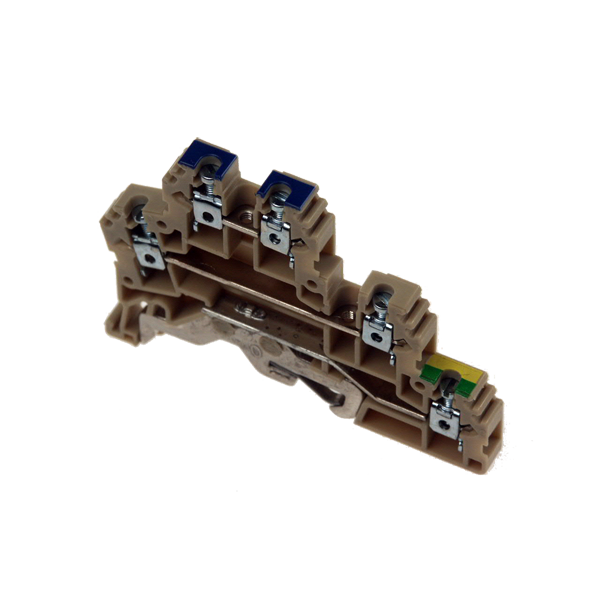

Bonne avec 2 voies traversantes + terre ERT2E
ERT3 3 voies traversantes
épaisseur 6 mm, fil 0.5 à 4 mm²
Schéma d'une borne ERT3 Pour capteur, actionneur
mono ou tri
Borne avec 3 voies traversantes ERT3
ERT3E 3 voies traversantes + terre
épaisseur 6 mm, fil 0.5 à 4 mm²
Schéma d'une borne ERT3E Pour actionneur
triphasé
Borne 3 voies traversantes + terre ERT3E

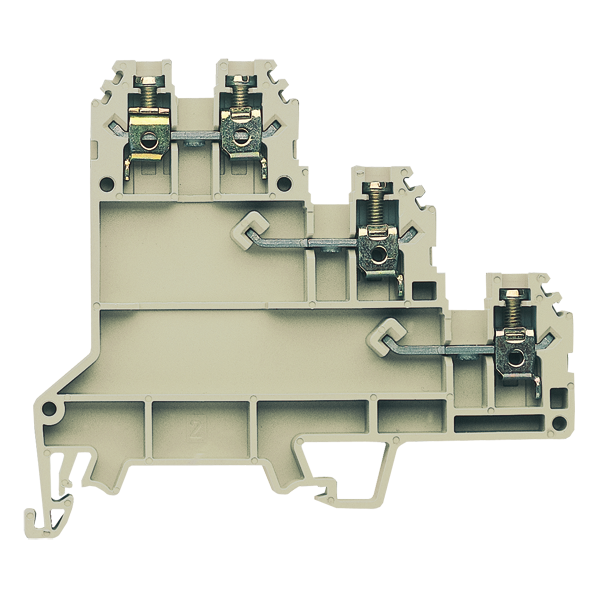

ERT3S 3 voies, dont 1 traversante
épaisseur 6 mm, fil 0.5 à 4 mm²
Pour capteur Borne 3 voies dont 1 tranversante ERT3S

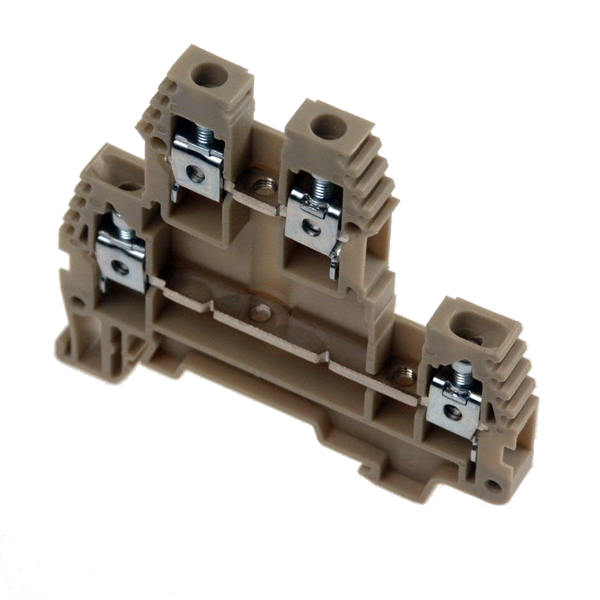

ERD4BEIGE  2 voies traversantes
épaisseur 6 mm, fils 0.5 à 4 mm²
borne de jonction électrique erd4 Pour bobine ou actionneurs
continus
Borne avec 2 voies traversantes ERD4BEIGE

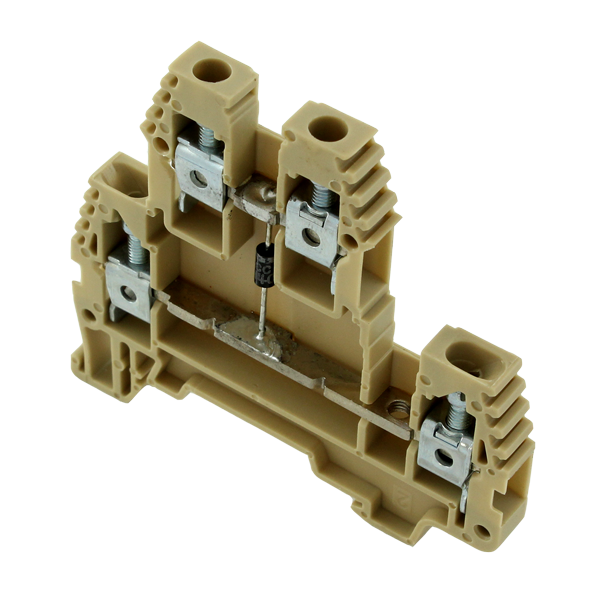

ERD4DBEIGE  2 voies traversantes avec diode
épaisseur 6 mm, fils 0.5 à 4 mm²
 Schéma borne ERD4DBEIGE Pour bobine ou actionneurs
continus avec diode
Borne 2 voies traversantes avec diode ERD4DBEIGE
ER4C  1 voie traversante :
1 entrée 2 sorties épaisseur 6 mm, fils 0.5 à 4 mm²
borne de jonction électrique ERC4 Pour bobine ou actionneurs
continus
Borne avec 1 voie traversante ER4C
Accessoires

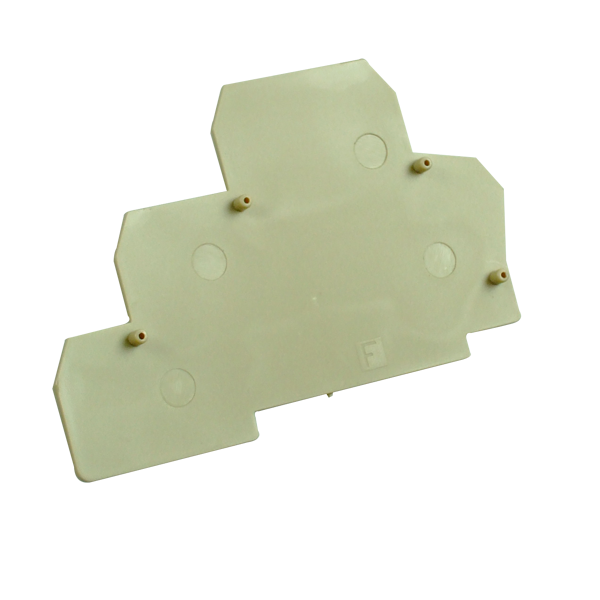

EPT2E Capot d'extrémité pour ERT2E Capot d'extrémité pour ERT2E
EPT3 Capot d'extrémité pour ERT3 Capot d'extrémité pour ERT3

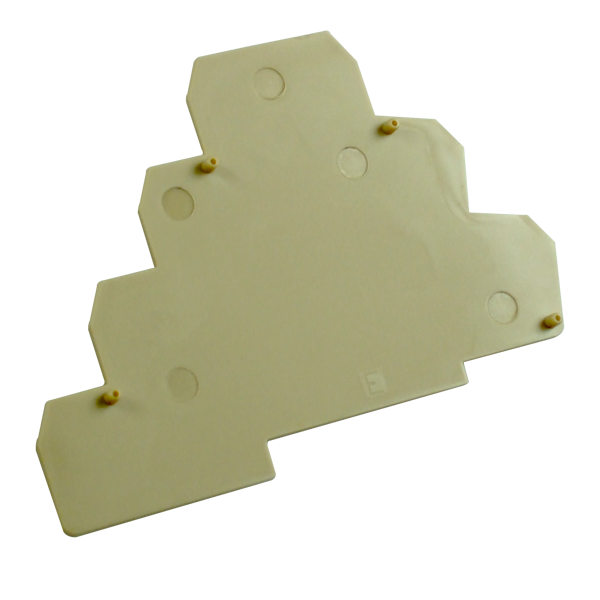

EPT3E  Capot d'extrémité pour ERT3E Capot d'extrémité pour ERT3E

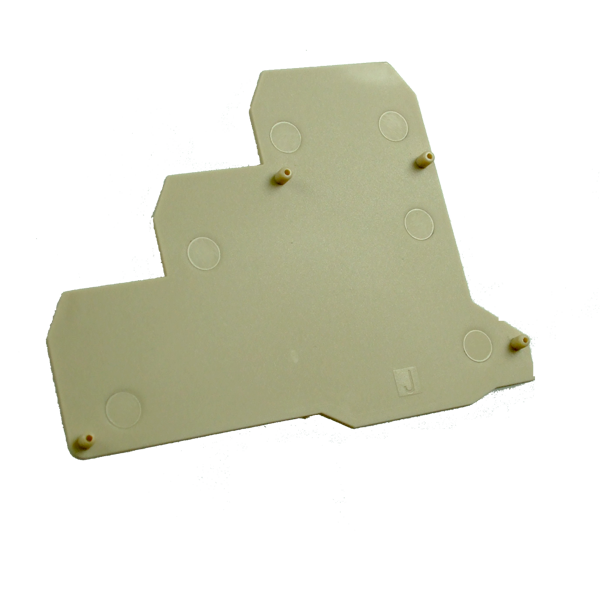

EPT3S Capot d'extrémité pour ERT3S Capot d'extrémité pour ERT3E

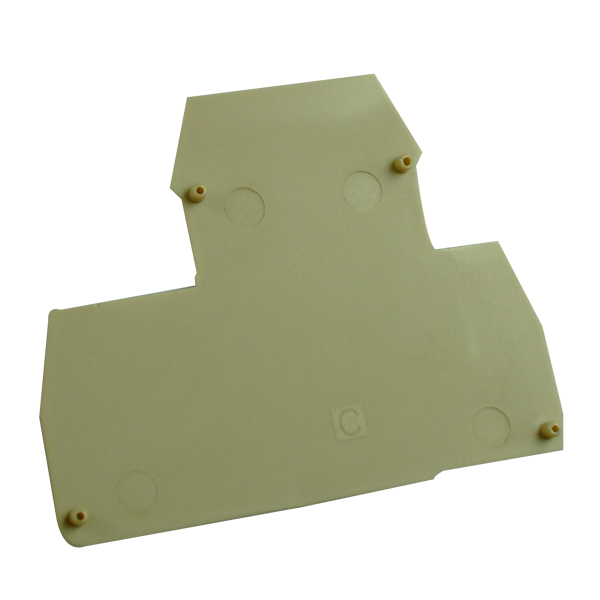

EP4 Capot d'extrémité pour ERD4
EP4C Plaquette d'extrémité pour ER4C Plaquette d'extrémité pour ER4C

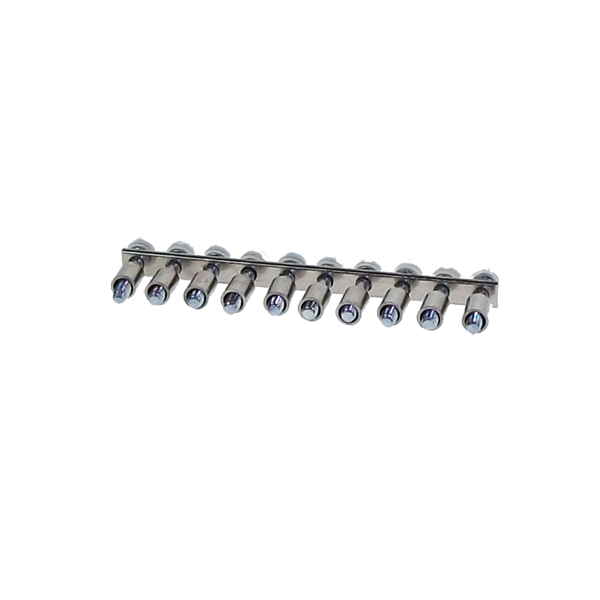

CC25_10T Barrettes de jonction centrale pour ERT Barrettes de jonction centrale pour ERT
CC4 Barrettes de jonction pour ERD Barrettes de jonction pour ERD

Document
ERT
Document
ERD
Certificat
CE
Demandes Unité
de vente
document technique ERT
Document technique ERD
Certificat CE borne de jonction
Demande de vis gratuit en ligne en 24h
1 pièce
Ref. article : ERT_XX
prix unitaire :

À partir de 0,26 € HT


Demande de devis
