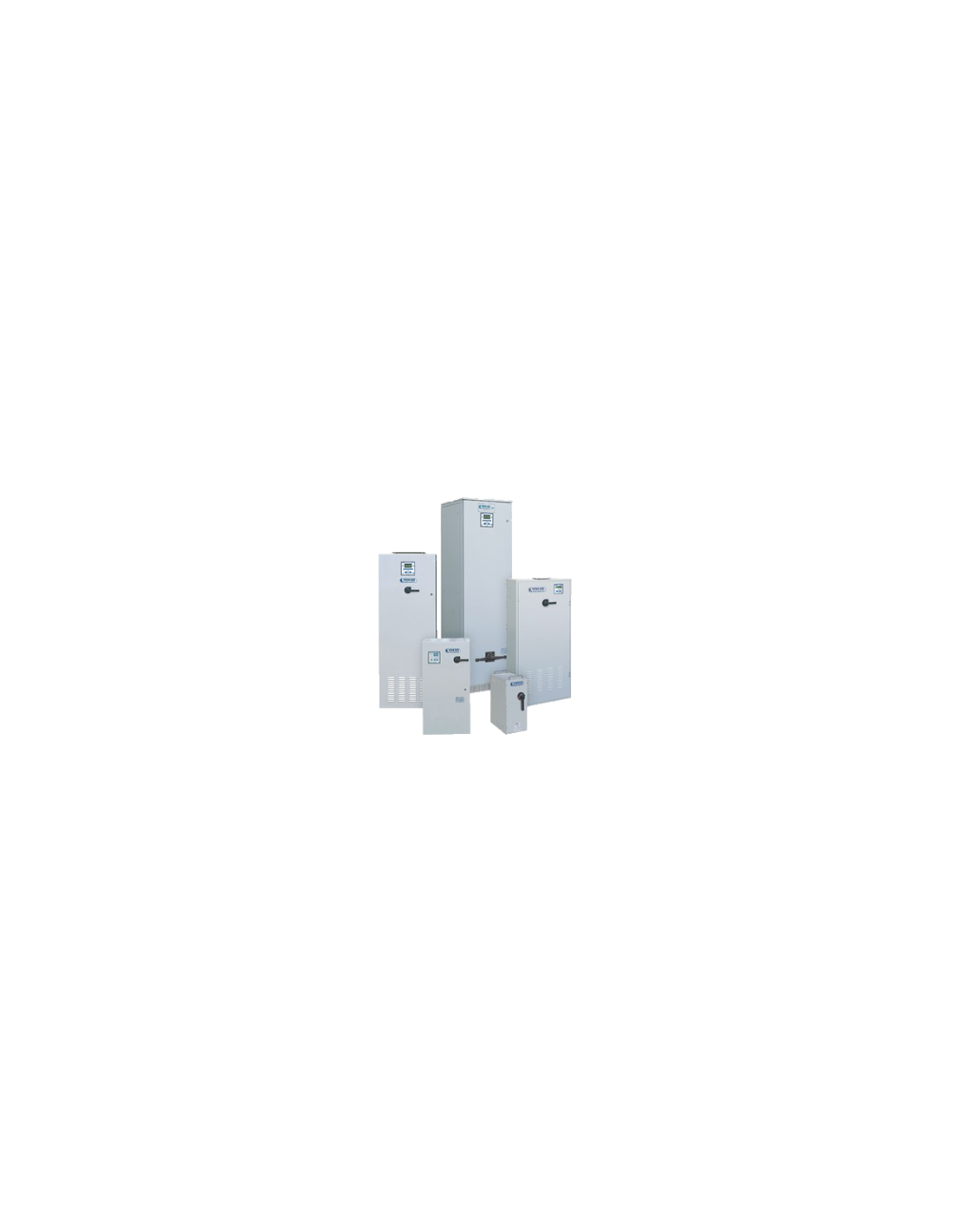

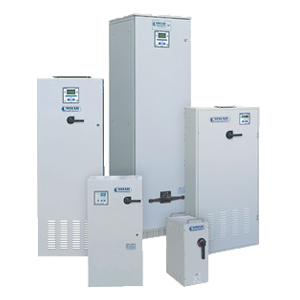

Batteries de condensateurs automatiques pour tarif jaune
Batteries automatiques pour tarif jaune BATJA
close
Batterie de condensateur
Batteries automatiques étudiés pour compenser réseaux en Tarif jaune, permettant d'augmenter la puissance électrique disponible conservant l'abonnement initial.
Contacteurs tripolaires :
Chaque batterie de condensateur est commandée par son propre contacteur de taille appropriée. La limitation de sur-courant d'insertion est obtenue par inductances de choc ou résistances de pré-charge.
Alimentation 400Vac 50Hz.
Condensateurs :
Monophasée de type auto cicatrisant, réalisés en film de polypropylène métallisé, ils sont équipés d'un système anti-éclatement surpression et de résistance de décharge (approuvé IMQ). Ils ne contiennent pas de PCB.
Connexion des condensateurs : triangle.
Tension de service : 500Vac
Tolérance sur la capacité : 5 %/ +10%
Pertes max. par dissipation : 0,4 W/Kvar
Classe de température : -25/ D
Références
Puissance
d'abonnement souscrite
d'abonnement souscrite
TC à raccorder
Qn.
(kVar)
(kVar)
Sections câbles
raccordement
(mm2)
raccordement
(mm2)
Dimension
b x p x h
(mm.)
b x p x h
(mm.)
Poids
BATJA20
36 - 42
60/5
20
10
280x230x580
17 kg
BATJA30
48 - 66
100/5
31
16
280x230x580
18 kg
BATJA40
72 - 96
150/5
43,5
25
365x250x630
22 kg
BATJA50
102 - 120
200/5
50
35
365x250x630
23 kg
BATJA75
132 - 144
250/5
75
70
430x320x800
38 kg
BATJA90
156 - 180
300/5
87,5
70
430x320x800
40 kg
BATJA100
192 - 216
400/5
100
2x50
430x320x800
43 kg
BATJA125
228 - 256
400/5
125
120
550x430x1210
80 kg
