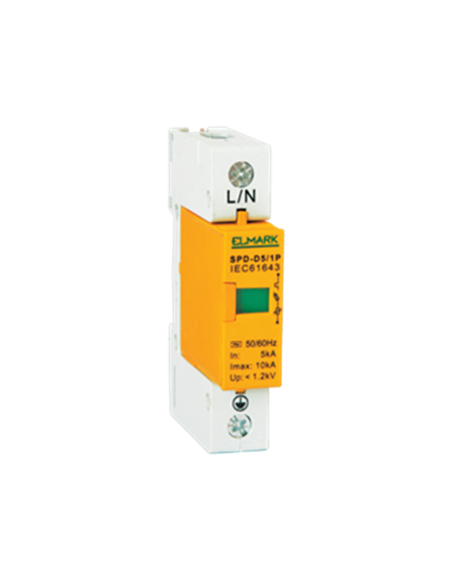

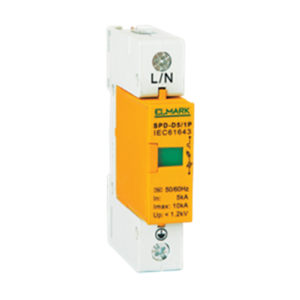

Parafoudre 1P

Fonctions:
Le limiteur de surtension est composé d'un élément à valve de semi-conducteur (varistor) qui s'ouvre dans certaines conditions.
Dans des conditions normales, le limiteur de surtension (parasurtenseur) a une impédance infinie entre les conducteurs protégés et la terre.
En cas de surtension (foudre ou panne dans le système), le varistor s'ouvre et conduit la surtension vers le circuit de la terre.
Après le rétablissement de la tension normale, le varistor se referme.

Caractéristiques techniques:
* Courant nominal de décharge (In) : valeur nominale du courant de décharge qui peut être écoulé plusieurs fois à la terre.
* Courant maximal de décharge (Imax) : valeur maximale du courant de décharge que le limiteur est capable de supporter une seule fois.
* Tension nominale de fonctionnement (Uc) :
   - tension de réaction du limiteur de surtension: 275/440V; 50Hz
* Tension impulsionnelle Up: la tension formée sur les bornes du limiteur de surtension lorsqu'un courant nominal de décharge circule.
* Courant constant de travail: jusqu'à 800µA pour le 1p, 2p, 3p ; jusqu'à 600µA pour le 1p+N, 3p+N.
* Indicateur du besoin de changement du limiteur.
Montage:
- fixation sur rail DIN.
- positionnement vertical.
- montage à l'entrée du tableau.
- connecteurs rigides ou souples ayant la section correspondante.
