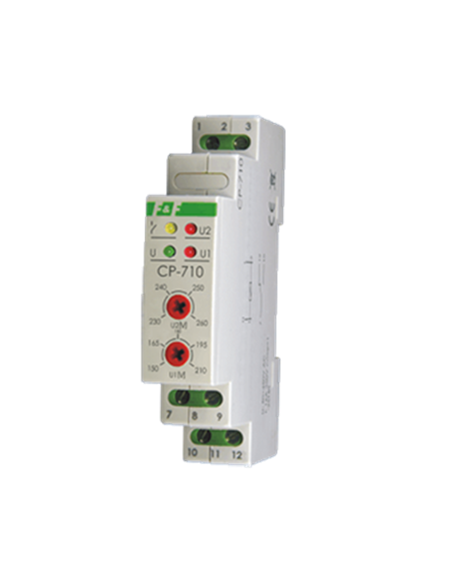

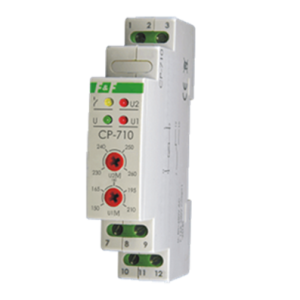

Pour la protection des appareils contre les surtensions et sous tension
Le relais de tension contrôle la tension du réseau (monophasé ou triphasé) et protège le récepteur contre les effets de l'augmentation ou baisse de tension au-delà des valeurs définies.
Fonctionnement:
2 seuils de tension U1 (tension basse) et U2 (tension haute) sont réglés par potentiomètre. Lorsque la tension de travail sort de cette bande de surveillance, le contact du relais bascule.
Lorsque la tension revient dans la bande de surveillance, le contact revient dans son état initial.
Caractéristiques :
- Présence tension par LED
- Réglage U1 150-210V ; U2 230-260V
- Hystérésis U1, U2 : 5V
- Temps de réaction : 1.5 S
- Consommation 0.8W
Afin d'éviter des basculement trop fréquent en cas de fluctuations continues de la tension (10 par minutes), le relais reste bloqué 10 min.
