Pour la compensation d'énergie réactive de petites charges

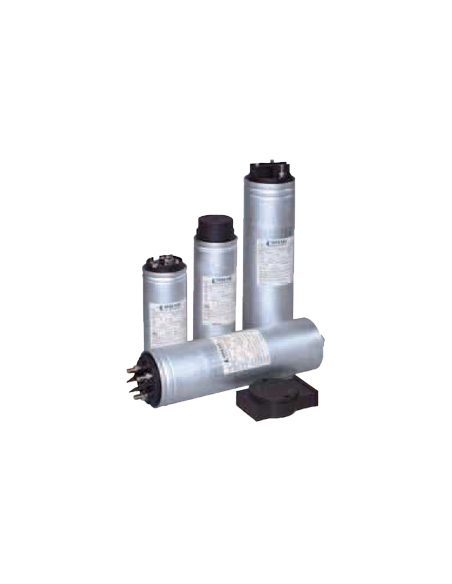

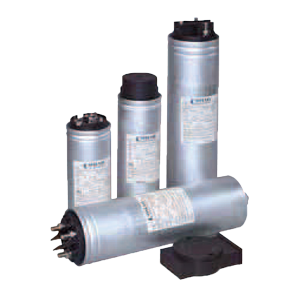

Condensateur pour compensation d'énergie réactive : Les condensateurs CTB représentent la solution idéale pour la compensation de petites charges. Assemblés en platines modulaires, ils peuvent être utilisés pour construire des armoires automatiques de compensation. Assemblés dans des boîtiers métallique cylindrique, ils sont aussi équipés d'un capuchon plastique de protection en matière autoextinguible. Condensateurs en polypropylène métallisé autocicatrisant avec faibles pertes ne contenant pas de PCB.
Caractéristiques:
- Alimentation : Triphasé.
- Tolérance sur la capacité: -5% / +10%.
- Fréquence Nominale : 50 Hz - 60 Hz.
- Max valeur de tension : 1.1 Un(max 8h sur 24).
- Variation tension/temps: 25V / µ sec.
- Diélectrique: Polypropylène métallique (MKP).
- Réalisation : Sec (sans P.C.B).
- Pertes du diélectrique: = 0,2 W/kvar.
- Perte max. par dissipation : = 0,4 W/kvar.
- Durée de vie prévue : 60 000 heures.
Diagramme de puissance et principe de connexion d'énergie réactive
