Réducteur roue et vis TNRV 040
réducteur TNRV40 ratio i:80 taille 63B14 RED_TNRV40_080
  • -5%

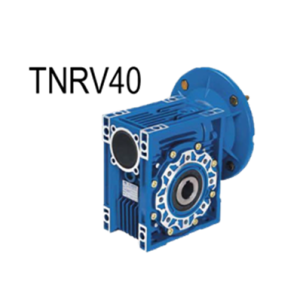

Réducteur roue et vis TNRV 040
réducteur TNRV40 ratio i:80 taille 63B14 RED_TNRV40_080

Réducteur roue et vis TNRV 040

Réducteur vis sans fin compact 101x121x71mm
Sortie arbre creux Ø18mm
Couple 5.6 à 53 N.m, vitesse de sortie 14 à 373tr/min

Sélectionnez votre réducteurTNRV40
92,08 € -5%
À partir de 87,48 € HT

Demande d'informations
close

Demande d'informations produit



Réducteur TNRV40 vis sans fin :
Couleur : bleu ou argent

Avantages :
  • Plus silencieux et doux que les engrenages hélicoïdaux
  • Structure compact et de petite taille
  • Poids léger grâce à son alliage d'aluminium
  • Faible jeu d'angle
  • Diamètre de sortie important par rapport à l'encombrement du réducteur
  • Peinture anti rouille
  • Bonne irréversibilité statique pour les rapports de réduction supérieurs à 30

Domaines d'application :
  • Machines outils: presse, plieuse, cisaille, découpe
  • Convoyeur, embouteillage, industrie alimentaire, pharmaceutique, textile, papier...

*Sortie arbre creux Ø18mm

réducteur roue et vis TNRV040


Références i
Nominal
[réel]
Moteur triphasé en 1000tr/min Moteur triphasé en 1500tr/min
Vitesse de sortie tr/min Couple nominal N.m Vitesse de sortie tr/min Couple nominal N.m Couple nominal N.m
Type 71 Type 63 Type 71
MS63A4
0.18 kw
MS63B4
0.25kw
MS63A4
0.12 kw
MS63B4
0.18 kw
MS71A4
0.25 kw
MS71B4
0.37 kw
RED_TNRV40_007 7.5 120 17 186.7 11 16
RED_TNRV40_010 10 90 22 140 14 21
RED_TNRV40_015 15 60 31 93.3 20 30
RED_TNRV40_020 20 45 28 39 70 19 26 39
RED_TNRV40_025 25 36 34 48 56 23 32 47
RED_TNRV40_030 30 30 38 53 46.7 17 25 34 52
RED_TNRV40_040 40 22.5 47 35 21 32 44
RED_TNR40_050* 50 28 35 37
RED_TNRV40_060* 60 23.3 38 42
RED_TNRV40_080* 80 17.5 33
RED_TNRV40_100* 100 14 38

*Attention uniquement utilisable avec le moteur taille 63

Arbre de sortie simple ou double
RéférencesTypeDiamètreLongueurPlan
TNRV40_ARBSSimpleØ 18 mm102 mmDoc_technic_achat.png
TNRV40_ARBDDoubleØ 18 mm128 mmDoc_technic_achat.png
Bride de sortie simple
TNRV40_FAFAØ 60H8 mm67 mmDoc_technic_achat.png
TNRV40_FBFBØ 60H8 mm97 mmDoc_technic_achat.png
TNRV40_FCFCØ 95H8 mm80 mmDoc_technic_achat.png
TNRV40_FDFDØ 80H8 mm58 mmDoc_technic_achat.png
Couvercle de protection
TNRV40_PCOVERPermet la fermeture du trou d'axe du réducteur (partie mobile)Doc_technic_achat.png
Bras Anti-rotation
TNRV40_ARMPermet la fixation du réducteur sur le bâtit machine. Par exemple pour les convoyeursDoc_technic_achat.png
Adaptation moteur
TNRV40_63B14Permet de monter un moteur taille 63 bride B14 sur le réducteurDoc_technic_achat.png
TNRV40_71B14 Permet de monter un moteur taille 71 bride B14 sur le réducteur
TNRV40_56B5Permet de monter un moteur taille 56 bride B5 sur le réducteur
TNRV40_63B5Permet de monter un moteur taille 63 bride B5 sur le réducteur
TNRV40_71B5Permet de monter un moteur taille 71 bride B5 sur le réducteur
TNRV40_BU11Réduction de Ø11 à Ø9 pour montage d'un monteur taille 56 sur le réducteur
TNRV40_BU14Réduction de Ø11 à Ø14 pour montage d'un monteur taille 63 sur le réducteur
