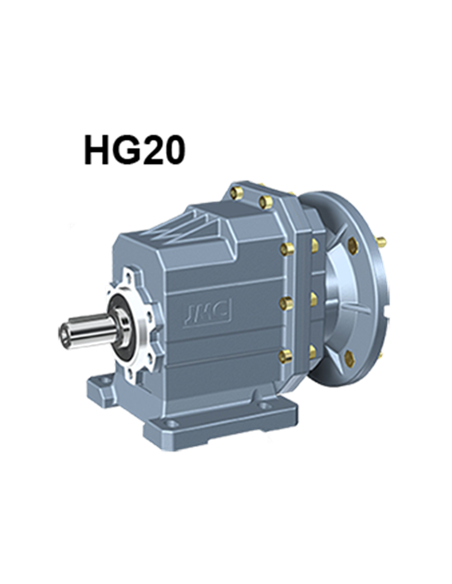

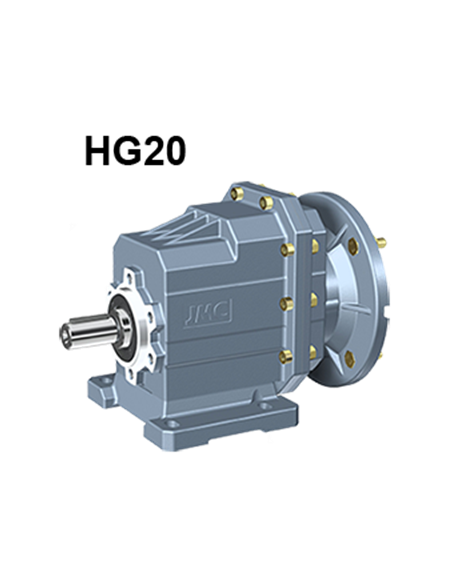

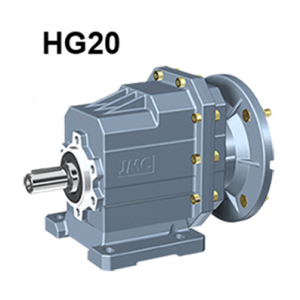

Réducteur type HG20P rap 9,17 alésage entrée 24mm HA90 HG20P9.17B1490

Réducteur hélicoïdaux RED_HG20

Name: Réducteur hélicoïdaux RED_HG20
Brand: Euro Drive Systems Limited
SKU: RED_HG20_XX
Price: 148.24 EUR
Availability: BackOrder

Sortie arbre plein Ø20 mm
Couple de 3 à 144 N.m
Vs de 26.3 à 366 tr/min

Rapport de réduction HG 20

156,04 € -5%
À partir de 148,24 € HT

Demande d'informations

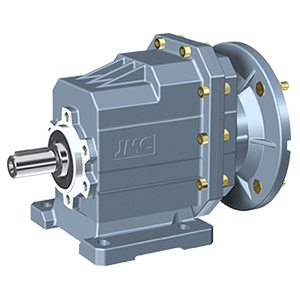

Réducteur HG20:
Le rapport de transmission à engrenages hélicoïdaux offre une excellente efficacité de transmission et des économies d'énergie,de loin supérieure aux engrenages à vis sans fin traditionnels.

Avantages :
- Haute efficacité, Faible niveau de bruit, Fixation universelle

*Sortie arbre plein Ø20 mm

Domaines d'application:
- Machines outils: presse, plieuse, cisaille, découpe; Convoyeur, embouteillage, industrie alimentaire, pharmaceutique, textile, papier.

schema réducteur

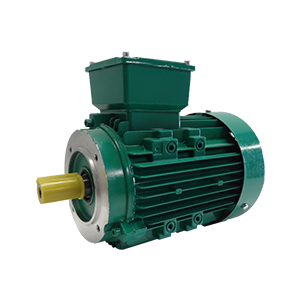

Données valables pour un moteur triphasé en 1500 tr/min :

Série HG20
Références	i Nominal [réel]	Vitesse de sortie tr/min	Couple nominal N.m
			Type 63		Type 71		Type 80		Type 90
			M63A4 0.12 kW	M63B4 0.18 kW	M71A4 0.25 kW	M71B4 0.37 kW	M80A4 0.55 kW	M80B4 0.75 kW	M90S4 1.1 kW	M90L4 1.5 kW
		RED_HG20P_004_90	3.82	366	3	4.5	6.3	9	14	19	28	38
RED_HG20P_005_90	4.63	302	3.6	5.5	7.6	11	17	23	33	45
RED_HG20P_006_90	5.69	246	4.5	6.7	9.3	14	20	28	41	56
RED_HG20P_008_90	7.72	181	6.1	9.1	12.6	19	28	38	56	76
RED_HG20P_009_90	9.17	153	7.2	10.8	15	22	33	45	66	90
RED_HG20P_010_90	9.81	143	7.7	11.6	16.1	24	35	48	71	96
RED_HG20P_012_90	11.90	118	9.4	14	19.5	29	43	58	86	117
RED_HG20P_014_90	15.90	101	10.8	16.3	23	33	50	68	99
RED_HG20P_015_90	13.80	95.8	11.5	17.2	24	35	53	72	105
RED_HG20P_018_90	14.62	78.4	14	21	29	43	64	88	129
RED_HG20P_020_90	17.86	70.6	15.6	23	32	48	71	97	143
RED_HG20P_024_80	19.83	59.4	18.5	28	39	57	85	116
RED_HG20P_029_80	23.56	49.1	22	34	47	69	103	140
RED_HG20P_036_80	35.47	39.5	28	42	58	86	128
RED_HG20P_040_80	40.10	34.9	32	47	66	97	144
RED_HG20P_046_71	45.89	30.5	36	54	75	111
RED_HG20P_053_71	53.33	26.3	42	63	87	129
