Patin de prolongement
Raccord de prolongement profilé rainure 10 5cm de long 096030S41
  • -5%
Patin de prolongement
Raccord de prolongement profilé rainure 10 5cm de long 096030S41

Patin de prolongement

Raccords prolongateurs pour profilé aluminium

Sélectionnez votre raccord de prolongement
2,52 € -5%
À partir de 2,39 € HT

Demande d'informations
close

Demande d'informations produit




Raccord de prolongement sans usinage pour profilés 30x30, 40x40 et 45x45.
Fixer 4 raccords par jonction pour une stabilité optimum.

Matériau : acier galvanisé


Schéma patin de prolongement de 8mm
Schéma patin de prolongement de 8mm ou 10 mm >

Référence
 Rainure
  M
(Ø)
A

A1

A2

L

K

N

T

E

Doc
Fichier
3D




Dimensions (mm)


TARAC_PLG8_5
8 mm
M6
36.0
X
X
50.0
16
8
6
1.9
fichier 3d raccord prolongateur
TARAC_PLG10_5
10 mm
M8
28.5
X
X
48.5
17
8
9.6
2.9
fichier 3d raccord prolongateur
TARAC_PLG8_18
8 mm
M6
X
80.0
160.0
180.0
16
8
6
1.9
fichier 3d raccord prolongateur
TARAC_PLG10_18
10 mm
M8
X
28.0
158.0
180.0
19.5
10
10.6
5.1
fichier 3d raccord prolongateur



Aide en ligne
aide en ligne Technic-Achat Aide en ligne

Vidéos
vidéo Technic-AchatMontages et projets

Réalisations clients
réalisations clients Technic-AchatVos réalisations

Réalisations Technic-Achat Engineering
réalisation engineeringNos projets d'engineering

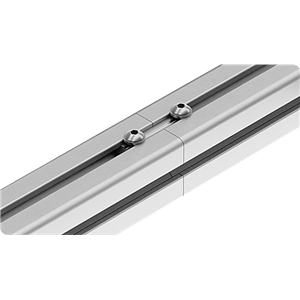

Image explicative pour fixer le patin de raccordement du profilé aluminium
