Roues standards à platine

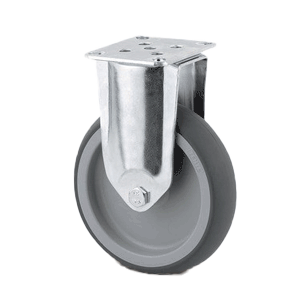

Roulette Ø75 à platine pour rainure 8 et 10 mm fixe ref: TAROU_075APFIX
  • -5%
Roues standards à platine
Roulette Ø75 à platine pour rainure 8 et 10 mm fixe ref: TAROU_075APFIX

Roues standards à platine

Roue à platine Ø75 à Ø125, fixe, avec ou sans frein pour profilé

Sélectionnez votre type de roue
6,88 € -5%
À partir de 6,54 € HT

Demande d'informations
close

Demande d'informations produit



Roue à platine pivotante fixe, avec ou sans frein pour profilé aluminium
rainure de 8 et 10mm.
  • Montage de toutes les roulettes dans la rainure
    profilé ou dans l'alésage central de profilé.
  • Usinages des profilés : taraudage M12 en cas de
    montage dans l'alésage central de profilé.
  • Kit à choisir en fonction de la rainure
  • R8*
    TAECR_8_QTR-M6 : Ecrou 1/4 tour R8M6 - 4 pièces
    RON_STM_M6_ACG_1 : Rondelles acier standard médium DIN125-A M6 - 4 pièces
    VIS_BHC_M6X12_ACG_001 : Vis tête bombée héxagonale, 6 pans creux M6x12 DIN7380-1 acier galvanisé - 4 pièces
  • R10*
    TAECR_10_QTR-M8 : Ecrou 1/4 tour R10M8 - 4 pièces
    RON_STM_M8_ACG_1 : Rondelles acier standard médium DIN125-A M8 - 4 pièces
    VIS_BHC_M8X16_ACG_001 : Vis tête bombée héxagonale, 6 pans creux M8x20 DIN7380-1 acier galvanisé - 4 pièces

  • Matériau :
Chape en acier embouti, finition zinguée, pivot sur double chemin de billes, trou central.
Corps de roue polypropylène, bandage: caoutchouc thermoplastique, gris non tachant, moyeu lisse

Image explicative de la qualité des roues
Roue fixe
Roue sans frein
Roue avec frein

Schéma d'une roue fixe
Schéma d'une roue pivotante sans frein

Schéma d'une roue pivotante avec frein
Références
Type
Charge
A
(mm)
C
(mm)
D
Roue (Ø)
E
(Ø)
Plan
Fichier 3D
TAROU_075APFIX
Fixe
75 kg
24
100
75
6.3
fichier 3d roues standards
TAROU_075APP
Pivotante sans frein
75 kg
24
100
75
6.3
fichier 3d roues standards
TAROU_075APPF
Pivotante avec frein
75 kg
24
100
75
6.3
fichier 3d roues standards
TAROU_100APFIX
Fixe
80 kg
44
135
100
8.5
fichier 3D roues standards
TAROU_100APP
Pivotante sans frein
80 kg
44
135
100
8.5
fichier 3d roues standards
TAROU_100APPF
Pivotante avec frein
80 kg
44
135
100
8.5
fichier 3d roues standards
TAROU_125APFIX
Fixe
100 kg
41
160
125
8.5
fichier 3d roues standards
TAROU_125APP
Pivotante sans frein
100 kg
41
160
125
8.5
fichier 3d roues standards
TAROU_125APPF
Pivotante avec frein
100 kg
41
160
125
8.5
fichier 3d roues standards
Kit fixation roues
R8*
Kit de visserie roues à platine montage rainure 8mm
R10*
Kit de visserie roues a platine montage rainure 10mm
