Support vitre fixation quart de tour
Entretoise pour support vitre épaisseur 2 mm 94102
  • -5%
Support vitre fixation quart de tour
Entretoise pour support vitre épaisseur 2 mm 94102

Support vitre fixation quart de tour

Système de support de fixation pour plaque sur profilé aluminium

Sélectionnez votre référence
0,20 € -5%
À partir de 0,19 € HT

Demande d'informations
close

Demande d'informations produit

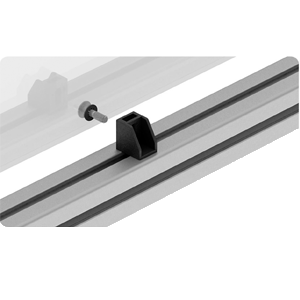

Le support vitre permet une fixation de panneau de garnissage sur un bâti monté presque sans jeu.

L'écrou fileté du support vitre coulisse à l'intérieur de l'élément pour une meilleure qualité de réglage et
le choix du filetage permet d'utiliser des vis plus ou moins visibles lorsque la structure sera montée.

Fixation simple et rapide au profilé par quart de tour moulé au support.

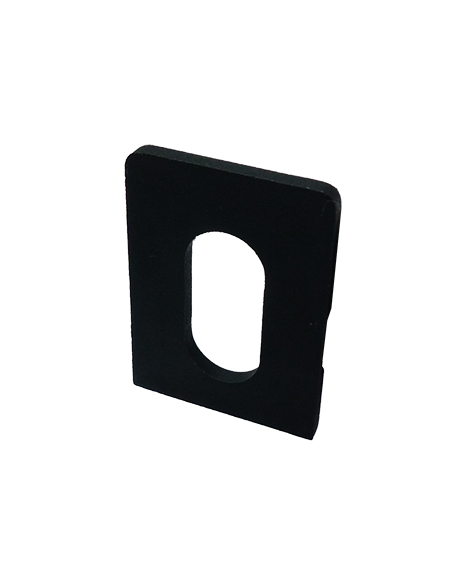

L'utilisation d'entretoise permet de compenser l'épaisseur de la plaque
pour fixer la plaque plus ou moins affleurante au bord de la structure.

Matériau : Plastique PA noir
*vis fixation plaque non fournie

Références
Dimensions
A1
A2
N
Rainure
Filetage
Doc.
Fichier
3D



TASUPV6M4



7.0



2.7



6 mm



M4






fichier 3d vis support vitre fixation




TASUPV8M5



7.0



1.9



8 mm



M5




fichier 3d vis support vitre fixation



TASUPV8M6



7.0



1.9



8 mm



M6




fichier 3d vis support vitre fixation
-



TASUPV10M5



8.5



5.7



10 mm



M5




fichier 3d vis support vitre fixation



TASUPV10M6



8.5



5.7



10 mm



M6






fichier 3d vis support vitre fixation



TASUPV10M5_ANG



8.5



5.7



10 mm



M5






fichier 3d vis support vitre fixation



TASUPV8_VARIO_M5



9.5/12*/12.5/15*



2.2



8 mm



M5






fichier 3d vis support vitre fixation
-
TASUPV_ENT_2

Entretoise pour support vitre épaisseur D=2 mm
fichier 3d vis support vitre fixation



TASUPV_ENT_3


Entretoise pour support vitre épaisseur D=3 mm




fichier 3d vis support vitre fixation
TASUPV_ENT_5

Entretoise pour support vitre épaisseur D=5 mm
fichier 3d vis support vitre fixation
