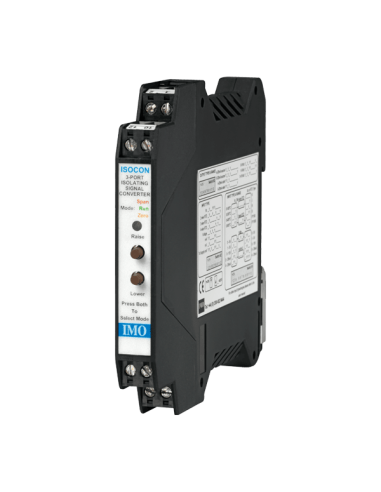

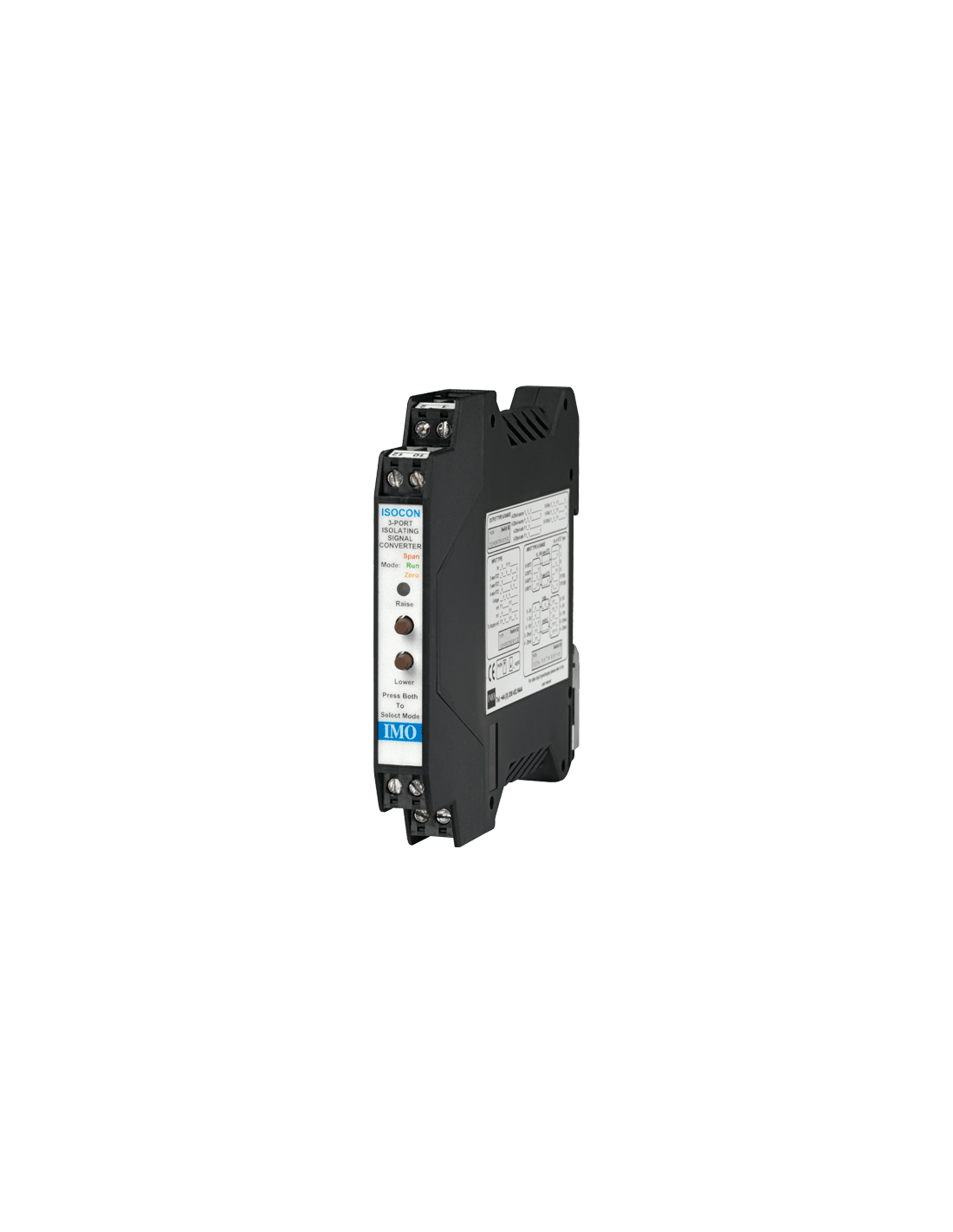

Convertisseur jauge de contrainte Input mV/V excitation 10VDC
Convertisseur de signal ISOCON-6-STRAIN. Alimentation DC.
Entrée configurable mV/V.
Sortie configurable.
Tension d'excitation 10VDC.
close
Le convertisseur de signal Isocon-6-Strain est spécifiquement configuré pour une entrée de type jauge de contrainte et ne doit pas être utilisé avec d'autres types de signaux d'entrée.
La configuration de l'entrée se fait à l'aide des commutateurs S1 et S2.
Le commutateur S1 est utilisé pour sélectionner la plage de millivolts (mV) que le pont de jauge de contrainte produira avec une tension d'excitation de 10V appliquée. Par exemple, pour un pont de 3mV/V avec une excitation de 10V, la sortie sera de 0 à 30mV. En consultant le tableau des plages d'entrée en mV ci-dessous, la plage appropriée pour 0-30mV est celle de 0-50mV. Celle-ci est sélectionnée en activant les commutateurs 4, 8, 9, 10 de S1, les autres étant désactivés.
Le commutateur S2 doit toujours être configuré avec les positions 2, 7, 8, 11 activées, les autres étant désactivées.
Le type et la plage de sortie peuvent être sélectionnés de la même manière que pour le produit ISOCON standard à l'aide du commutateur S3, conformément au manuel.
