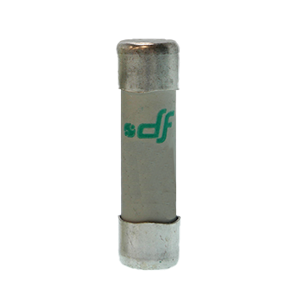

Fusible cylindrique 14 X 51
Fusible 14 x 51 aM 4 A par 10 pcs 441004
  • -5%
Fusible cylindrique 14 X 51
Fusible 14 x 51 aM 4 A par 10 pcs 441004

Fusible cylindrique 14 X 51

Fusibles cylindriques 14 X 51

Intensité nominale
Courbe disjoncteur/ fusible
7,64 € -5%
À partir de 7,26 € HT

Demande d'informations
close

Demande d'informations produit




Gamme complète de fusibles cylindriques selon les normes IEC-60269.

Courbes gG : pour une protection intégrale, aussi bien pour les surcharges que pour les courts-circuits pour les applications industrielles dans les réseaux et les équipements.

Courbes aM : pour la protection des moteurs, transformateurs et autres charges avec des courants à appel important.

Caractéristiques
- Corps en céramique à haute résistance à la pression interne et aux chocs thermiques- Contacts en cuivre argenté- Vendu par 10


Dimensions :
Taille : 1
Dimensions : 14.3 X 51
a (mm) : 51
b (mm) : 11.3
Øc (mm) : 14.3


Ampérage

Courbes aM
Tension (V)
Courbes aM
Référence
Courbes gG
Tension (V)
Courbes gG
Référence
0,25 A
690
FUSR1451_0A25AM
-
-
1 A
690
FUSR1451_001AM
690
FUSR1451_001GG
2 A
690
FUSR1451_002AM
690
FUSR1451_002GG
4 A
690
FUSR1451_004AM
690
FUSR1451_004GG
6 A
690
FUSR1451_006AM
690
FUSR1451_006GG
10 A
690
FUSR1451_010AM
690
FUSR1451_010GG
16 A
690
FUSR1451_016AM
690
FUSR1451_016GG
20 A
690
FUSR1451_020AM
690
FUSR1451_020GG
25 A
690
FUSR1451_025AM
690
FUSR1451_025GG
32 A
500
FUSR1451_032AM
500
FUSR1451_032GG
40 A
500
FUSR1451_040AM
500
FUSR1451_040GG
45 A
500
FUSR1451_045AM
-
-
50 A
400
FUSR1451_050AM
400
FUSR1451_050GG



Taille
Courant assigné
Tension maximale
Capacité de coupure
8x32
0,5A...10A
150V DC
5 kA
8x32
12A...20A
60V DC
5 kA
10x38
0,5A...16A
250V DC
15 kA
10x38
20A...32A
80V DC
15 kA
14x51
1A...25A
440V DC
15 kA
14x51
32A et 40A
80V DC
15 kA
14x51
50 A
48V DC
15 kA
22x58
2A...63A
440V DC
15 kA
22x58
80A et 100A
80V DC
15 kA
22x58
125 A
48V DC
15 kA
22x58
2A...125A
48V DC*
80 kA

(*) Constante de temps (L/R) = 3 ms
