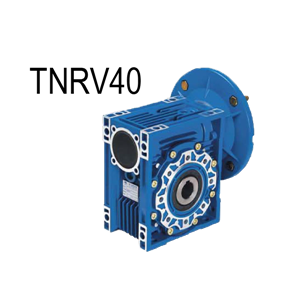

réducteur TNRV40 ratio i:20 taille 71B14 RED_TNRV40_020

Réducteur roue et vis sans fin TNRV 040

Name: Réducteur roue et vis sans fin TNRV 040
Brand: Euro Drive Systems Limited
SKU: RED_TNRV40_XX
Price: 84.93 EUR
Availability: BackOrder

Réducteur vis sans fin.
Sortie arbre creux Ø18mm.
Couple 5.6 à 53 N.m.
Vitesse de sortie 14 à 373tr/min.

Vérification et montage du moteur + réducteur réalisé par nos soins.

Attention à la compatibilité entre le moteur et le réducteur (voir tableau de dimensionnement ci-dessous).

Ratio

Fonction

89,40 € -5%
À partir de 84,93 € HT

Demande d'informations

Expédition 24/48h

(produits en stock)

Réducteur TNRV40 vis sans fin sortie arbre creux Ø18mm :

Couleur : bleu ou argent
Dimensions : 101x121x71mm

Avantages :

Plus silencieux et doux que les engrenages hélicoïdaux
Structure compact et de petite taille
Poids léger grâce à son alliage d'aluminium
Faible jeu d'angle
Diamètre de sortie important par rapport à l'encombrement du réducteur
Peinture anti rouille
Bonne irréversibilité statique pour les rapports de réduction supérieurs à 30

Domaines d'application :

Machines outils: presse, plieuse, cisaille, découpe
Convoyeur, embouteillage, industrie alimentaire, pharmaceutique, textile, papier...

Système roue et vis sans fin présent dans le TRNV40:

Références	i Nominal [réel]	Moteur triphasé en 1000tr/min			Moteur triphasé en 1500tr/min
		Vitesse de sortie tr/min	Couple nominal N.m		Vitesse de sortie tr/min	Couple nominal N.m		Couple nominal N.m
			Type 71			Type 63		Type 71
			MS63A4 0.18 kw	MS63B4 0.25kw		MS63A4 0.12 kw	MS63B4 0.18 kw	MS71A4 0.25 kw	MS71B4 0.37 kw
RED_TNRV40_007	7.5	120		17	186.7			11	16
RED_TNRV40_010	10	90		22	140			14	21
RED_TNRV40_015	15	60		31	93.3			20	30
RED_TNRV40_020	20	45	28	39	70		19	26	39
RED_TNRV40_025	25	36	34	48	56		23	32	47
RED_TNRV40_030	30	30	38	53	46.7	17	25	34	52
RED_TNRV40_040	40	22.5	47		35	21	32	44
RED_TNR40_050*	50				28	35	37
RED_TNRV40_060*	60				23.3	38	42
RED_TNRV40_080*	80				17.5	33
RED_TNRV40_100*	100				14	38

*Attention uniquement utilisable avec le moteur taille 63

Arbre de sortie simple ou double
Références	Type	Diamètre	Longueur	Plan
TNRV40_ARBS	Simple	Ø 18 mm	102 mm
TNRV40_ARBD	Double	Ø 18 mm	128 mm
Bride de sortie simple
TNRV40_FA	FA	Ø 60H8 mm	67 mm
TNRV40_FB	FB	Ø 60H8 mm	97 mm
TNRV40_FC	FC	Ø 95H8 mm	80 mm
TNRV40_FD	FD	Ø 80H8 mm	58 mm
Couvercle de protection
TNRV40_PCOVER		Permet la fermeture du trou d'axe du réducteur (partie mobile)
Bras Anti-rotation
TNRV40_ARM		Permet la fixation du réducteur sur le bâtit machine. Par exemple pour les convoyeurs
Adaptation moteur
TNRV40_63B14		Permet de monter un moteur taille 63 bride B14 sur le réducteur
TNRV40_71B14		Permet de monter un moteur taille 71 bride B14 sur le réducteur
TNRV40_56B5		Permet de monter un moteur taille 56 bride B5 sur le réducteur
TNRV40_63B5		Permet de monter un moteur taille 63 bride B5 sur le réducteur
TNRV40_71B5		Permet de monter un moteur taille 71 bride B5 sur le réducteur
TNRV40_BU11		Réduction de Ø11 à Ø9 pour montage d'un monteur taille 56 sur le réducteur
TNRV40_BU14		Réduction de Ø11 à Ø14 pour montage d'un monteur taille 63 sur le réducteur
