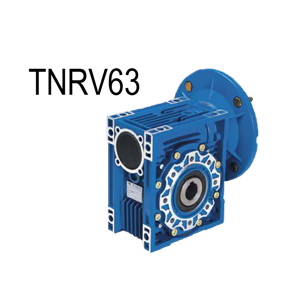

Réducteur roue et vis TNRV 063
Réducteur tnrv63 ratio i:7.5 90B14 ref: RED_TNRV63_007
  • -5%
Réducteur roue et vis TNRV 063
Réducteur tnrv63 ratio i:7.5 90B14 ref: RED_TNRV63_007

Réducteur roue et vis TNRV 063

Réducteur vis sans fin
Sortie arbre creux Ø25 mm
Couple de 35 à 180 N.m
Vitesse de sortie de 9 à 373 tr/min

Vérification et montage du moteur + réducteur réalisé par nos soins.

Attention à la compatibilité entre le moteur et le réducteur (voir tableau de dimensionnement).

Voir plus
Sélectionnez votre réducteurTNRV63
144,18 € -5%
À partir de 136,97 € HT

Demande d'informations
close

Demande d'informations produit


  Expédition 24/48h

(produits en stock)



Tableau de dimensionnement →


Réducteur TNRV63 vis sans fin sortie arbre creux Ø25mm
Couleur: bleu ou argent

Avantages :
  • Plus silencieux et doux que les engrenages hélicoïdaux
  • Structure compact et de petite taille
  • Poids léger grâce à son alliage d'aluminium
  • Faible jeu d'angle
  • Diamètre de sortie important par rapport à l'encombrement du réducteur
  • Peinture anti rouille
  • Bonne irréversibilité statique pour les rapports de réduction supérieurs à 25

Domaines d'application:
  • Machines outils: presse, plieuse, cisaille, découpe
  • Convoyeur, embouteillage, industrie alimentaire, pharmaceutique, textile, papier...

Système roue et vis sans fin présent dans le TRNV63 :

réducteur roue et vis TNRV063




Arbre de sortie simple ou double
RéférencesTypeDiamètreLongueurPlan
TNRV63_ARBSSimpleØ 25 mm153 mmDoc_technic_achat.png
TNRV63_ARBDDoubleØ 25 mm199 mmDoc_technic_achat.png
Bride de sortie simple
TNRV63_FABride de sortie du réducteur pour accouplement sur la machine (type FA)Doc_technic_achat.png
TNRV63_FBBride de sortie du réducteur pour accouplement sur la machine (type FB)Doc_technic_achat.png
TNRV63_FCBride de sortie du réducteur pour accouplement sur la machine (type FC)Doc_technic_achat.png
TNRV63_FDBride de sortie du réducteur pour accouplement sur la machine (type FD)Doc_technic_achat.png
TNRV63_FEBride de sortie du réducteur pour accouplement sur la machine (type FE)Doc_technic_achat.png
Couvercle de protection
TNRV63_PCOVERPermet la fermeture du trou d'axe du réducteur (partie mobile)Doc_technic_achat.png
Bras Anti-rotation
TNRV63_ARMPermet la fixation du réducteur sur le bâtit machine.
Par exemple pour les convoyeursDoc_technic_achat.png
Adaptation moteur
TNRV63_71B5Permet de monter un moteur taille 71 bride B5 sur le réducteurDoc_technic_achat.png
TNRV63_80B5Permet de monter un moteur taille 80 bride B5 sur le réducteur Doc_technic_achat.png
TNRV63_90B5Permet de monter un moteur taille 90 bride B5 sur le réducteur Doc_technic_achat.png
TNRV63_71B14Permet de monter un moteur taille 71 bride B14 sur le réducteur Doc_technic_achat.png
TNRV63_80B14Permet de monter un moteur taille 80 bride B14 sur le réducteur Doc_technic_achat.png
TNRV63_90B14Permet de monter un moteur taille 90 bride B14 sur le réducteur Doc_technic_achat.png
 TNRV63_BU14Réduction de Ø14 à Ø11 pour montage du moteur Doc_technic_achat.png
TNRV63_BU19Réduction de Ø19 à Ø14 pour montage du moteur Doc_technic_achat.png
TNRV63_BU24Réduction de Ø24 à Ø19 pour montage du moteur Doc_technic_achat.png



Documentations

documentation technic-achat Dimensions
documentation technic-achat Documentation générale
documentation technic-achat Documentation arbre de sortie
documentation technic-achat Montage et entretien

Logiciels & 3D

documentation 3d technic-achatRéducteur: TNRV63
documentation 3d technic-achatMoteur: 2 pôles B14
documentation 3d technic-achatMoteur: 4 pôles B14
documentation 3d technic-achatMoteur: 2 pôles B5
documentation 3d technic-achatMoteur: 4 pôles B5


Aide en ligne
aide en ligne Technic-Achat Choix d'un motoréducteur

Réalisations clients
aide en ligne Technic-AchatVos réalisations

Réalisations Technic-Achat Engineering
aide en ligne Technic-AchatNos projets d'engineering
