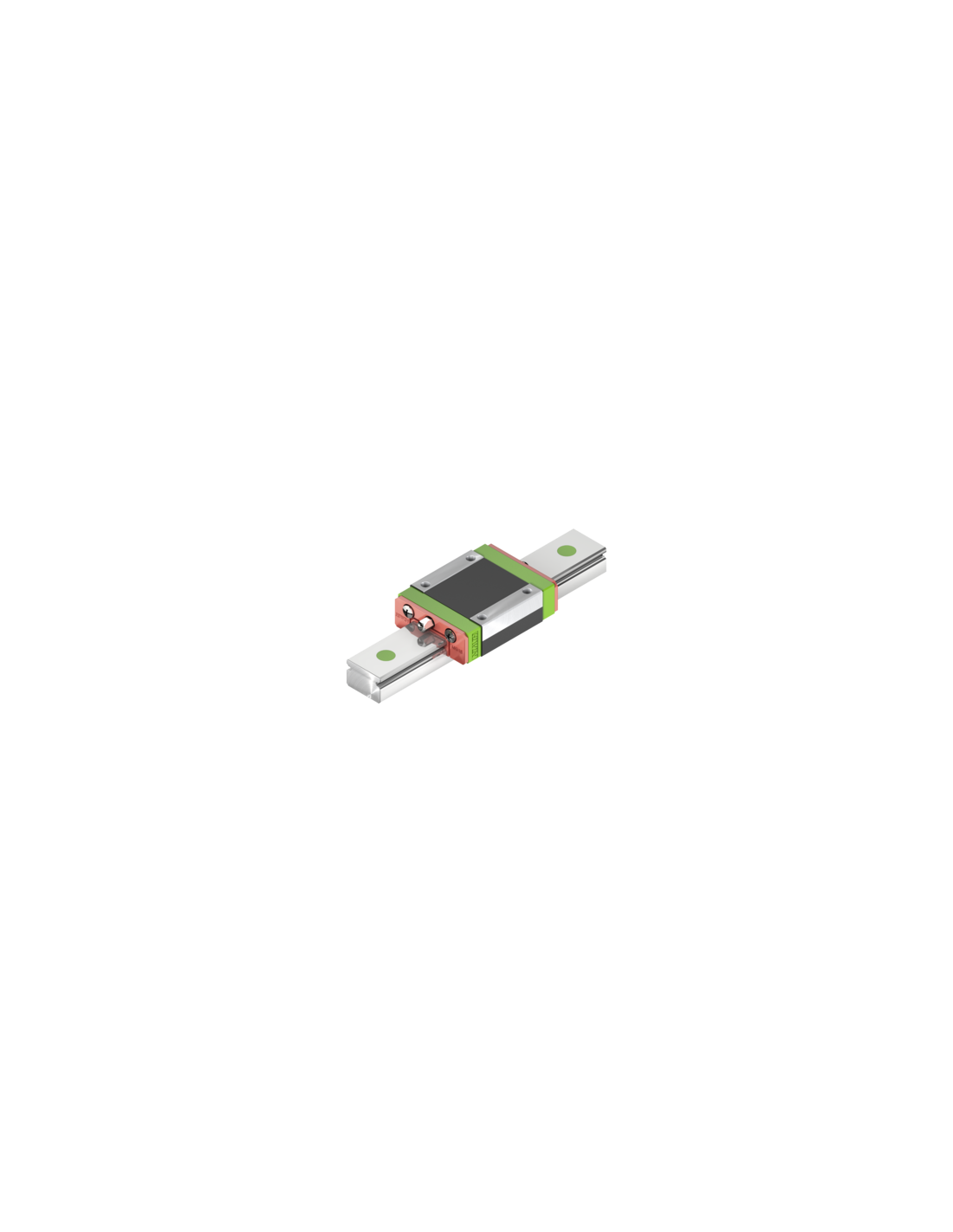

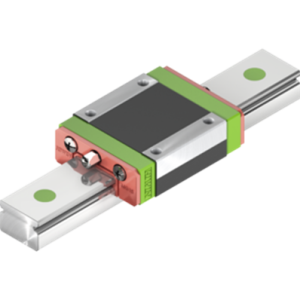

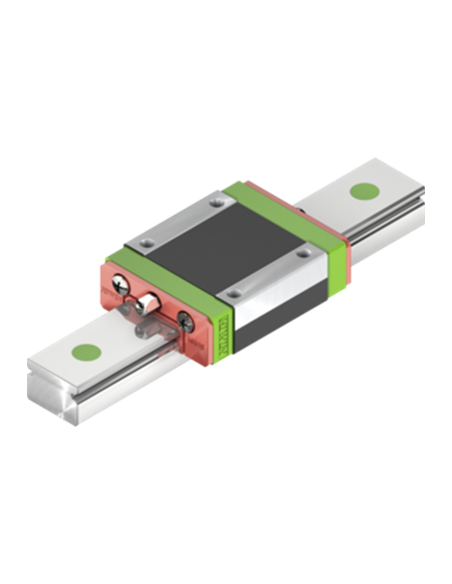

Grâce à sa construction compacte et légère, ce guidage sur rail profilé convient particulièrement à l'utilisation dans des petits appareils. Le guidage sur rail profilé de la série MGN supporte des charges dans toutes les directions et est particulèrement rigide et précise.
Ces produits peuvent être utilisés dans de nombreux domaines : industrie des semi-conducteurs, assemblage de circuits imprimés, technologie médicale, applications de robotique, appareils de mesure, bureautique, autre domaine requérant des guidages miniatures.
Structure de la série MGN :
Attention : Patins et Rails vendus séparément
Produits spécifiques ni repris , ni échangés.
Pour supporter une charge plus lourde, préférez le modèle MGN015.
.
| Patin pour Guidage linéaire HG Carré | |||||||||||
| Référence | Forme | H | Dimensions (mm) | Capacité de charge dynamique (N) |
Capacité de charge Statique (N) |
Fichier 3D | |||||
| W | B | C | L | L1 | M x I | ||||||

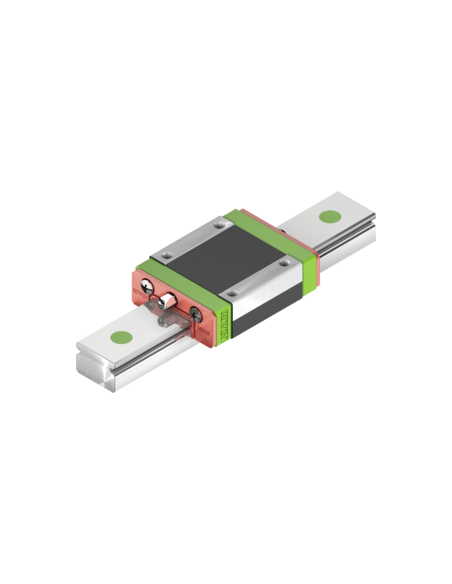

| MGN07CZ0HM | Standard | 8 | 17 | 12 | 8 | 22.5 | 13.5 | M2 x 2.5 | 980 | 1 245 |  |
| MGN07HZ0HM | Standard | 8 | 17 | 12 | 13 | 30.8 | 21.8 | M2 x 2.5 | 1 370 | 1 960 | |
Rail associé
| Rail de guidage | |||
| Référence | Longueur du rail |
Position de la tête de vis | Fichier 3D |
| MGNR07R* | 40 ≤ ... ≤ 595 mm |  |
|
| MGNR07R_100HM | 100 mm | ||
| MGNR07R_400HM | 400 mm | ||
| MGNR07R_595HM | 595 mm | ||
* Sur demande de devis
| Documentation technique | Aide au dimenssionnement | Demande de devis sur mesure |
 |
 |
|
| Aides & Conseils | Tutoriel | |
| Comment choisir son axe linéaire? | ||
