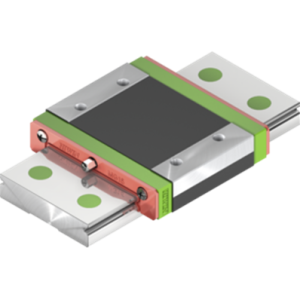

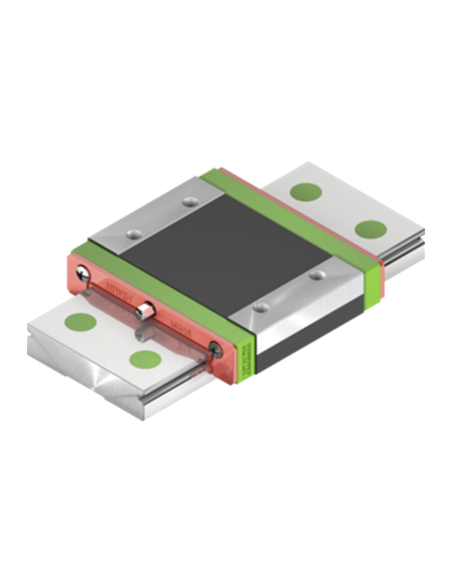

Grâce à son rail plus large, en comparaison de la série MGN, la série MGW peut supporter des couples de charges considérablement plus élevés. Ce rail de guidage supporte des charges dans toutes les directions et est particulièrement rigide et précise.
Ces produits peuvent être utilisés dans de nombreux domaines : industrie des semi-conducteurs, assemblage de circuits imprimés, technologie médicale, applications de robotique, appareils de mesure, bureautique, autre domaine requérant des guidages miniatures.
Structure de la série MGW: - Guidage à deux rangées
- Patin, billes et rails en acier Inox
- Construction compact et légère
- Les billes sont sécurisées par un fil de retenue dans le patin
Attention : Patins et Rails vendus séparément Produits spécifiques ni repris , ni échangés.Si vous devez supporter une charge plus élevée, préférez le
modèle MGW09.
| Patin pour Guidage linéaire HG Carré |
| Référence | Forme | H | Dimensions (mm) | Capacité de charge
dynamique (N) | Capacité de charge
Statique (N) | Fichier 3D |
| W | B | C | L | L1 | M x I |

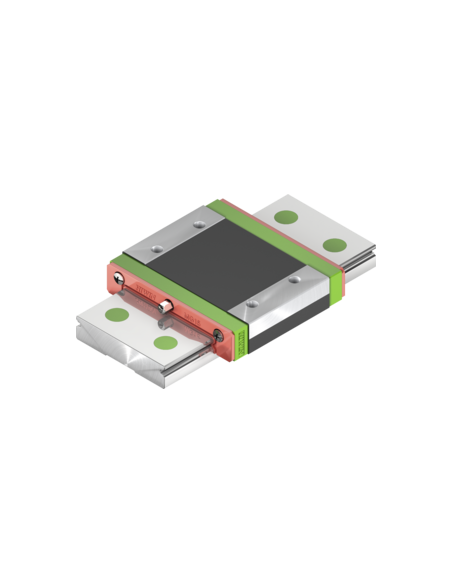

| MGW07CZ0HM | Large | 9 | 25 | 19 | 10 | 31.2 | 21
| M3 x 3 | 1 370 | 2 060 |  |
| MGW07HZ0HM | Large | 9 | 25 | 19 | 19 | 41 | 30.8
| M3 x 3 | 1 770 | 3 140 | |
Rail associé | Rail de guidage |
| Référence | Longueur
du rail | Position de la tête de vis | Fichier 3D |
| MWR07R* | 80 ≤ ... ≤ 590 mm |  | |
| MWR07R_200HM | 200 mm |
| MWR07R_500HM | 500 mm |
| MWR07R_590HM | 590 mm |
* Sur demande de devis
