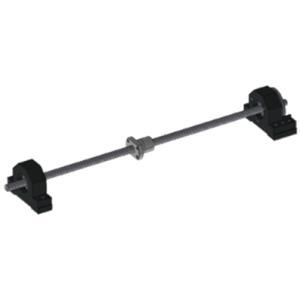

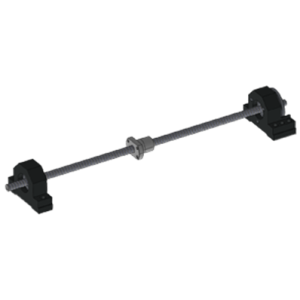

Vis à bille roulée Ø16 filt.droit

Longueur

Types de paliers

355,11 € -5%
À partir de 337,35 € HT

Demande d'informations

Expédition 24/48h

(produits en stock)

Le kit comprend : 1 vis à billes(1) (diamètre 16mm, 1 spire et pas 5mm) 1 écrou (2) 1 palier fixe EK10 (3) Second palier en option EF10

Ecrou:

Dimension de l'écrou
ds	P	D	D1	D2	D3	L	L1	L2	L3	S	B	dk	Capacité de charge dynamique (N)	Capacité de charge statique (N)	Jeu axial (N)	Masse (KG)
15.5	5	28	48	38	5.5	40	10	10	5	M6	40	12.9	6 500	11 700	0.04	0.18

Usinage côté palier fixe :

schéma usinage vis à billes côté palier fixe

Dimension de l'usinage des paliers EK10 et EF10
Vis à bille nominal	d	D4	D5	D10	L8	L10	L16	L17	DE	LB	LC	LP	B X T	C	Gorge R
16	10	8	M10x1	8	56	10	7	0.90	7.7	20	31	14	2 x 1.2	5.5	10002475

palier vis à billes
dimensions palier vis à billes

Usinage côté palier libre :

schéma usinage vis à billes côté palier libre

Dimension de l'usinage des paliers EK10 et EF10
Vis à bille nominal	d	D4	D5	D10	L8	L10	L16	L17	DE	LB	LC	LP	B X T	C	Gorge R
16	10	8	M10x1	8	56	10	7	0.90	7.7	20	31	14	2 x 1.2	5.5	10002475
