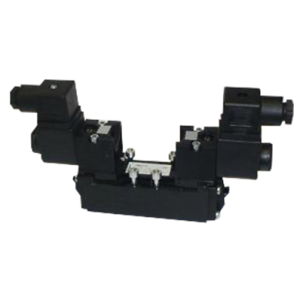

Distributeur ISO 5599/1 BE Commande électrique Bistable
Distributeur 5/2 ISO 2 bistable tiroir mixte BE-4020
  • -5%
Distributeur ISO 5599/1 BE Commande électrique Bistable
Distributeur 5/2 ISO 2 bistable tiroir mixte BE-4020

Distributeur ISO 5599/1 BE Commande électrique Bistable

ISO 5599, système mixte ou à tiroir
Sélectionnez votre distributeur BE
107,37 € -5%
À partir de 102,00 € HT

Demande d'informations
close

Demande d'informations produit




Electro-distributeur bistable



Caractéristiques :- Température ambiante : -10 ÷ +50°C
- Fluide :air filtré 50 µm (système mixte)
    air filtré 50 µm, avec ou sans déshumidification (système à tiroir)
- Système de commutation : système mixte (utilisation standard) , système à tiroir ( utilisation pour un nombre de cycle plus élevé, pression plus importante et meilleur temps de réponse pour la commutation qu'un système à tiroir)
- Pression max : 10 bar
- Connexions : interface ISO 5599/1

Corps de vanne :
- Résine acétallique avec couverture en zamak
- Joints : NBR et polyuréthane (système mixte), NBR (système à tiroir)
Electropilote/Bobine : série AA/U3

Consommation électrique :
- 2,5W (DC) - 5 VA (AC)
- Tension 12 V DC - 24 V DC - 24 V AC - 110 V AC - 230 V AC

Commande manuelle : impulsion à vis
- 2 positions (BE), bouton rentré
- 1 position (BE12)

Taille 1
Taille 2
Taille 3
Taille 4
Diamètre nominal (mm)
8
10
15
19
Débit nominal (NI/min)
1480
2300
4200
6600

Référence
Schéma
Taille
Voies
Pression
Système mixte
BE-3020

1
5/2
1÷10

BE-4020
Schéma bistable commande et retour électrique

2

5/2

1÷10
BE-5020
bistable commande et retour électrique
3
5/2
1÷10
BE-6020

4
5/2
1,3÷10
-
BE-3030

1
5/2
2÷10

BE-4030
Schéma bistable différentiel

2

5/2

1,8÷10
BE-5030
bistable différentiel
3
5/2
2,2÷10
BE-6030

4
5/2
2÷10
-
BE-3200

1
5/3
2÷10

BE-4200
Schéma commande électrique centres ouverts

2

5/3

2,3÷10
BE-5200
commande électrique centres ouverts
3
5/3
2,5÷10
BE-6200

4
5/3
3÷10
-
BE-3205

1
5/3
2÷10

BE-4205
Schéma commande électrique centres en pression

2

5/3

2,3÷10
BE-5205
commande électrique centres en pression
3
5/3
2,5÷10
BE-6205

4
5/3
3÷10
Système à tiroir
BE-3720

1
5/2
0,8÷10

BE-4720
Schéma bistable commande et retour électrique

2

5/2

1÷10
BE-5720
bistable commande et retour électrique
3
5/2
0,8÷10
BE-6720

4
5/2
1÷10
-
BE-3730

1
5/2
1,8÷10

BE-4730
Schéma bistable différentiel

2

5/2

1,8÷10
BE-5730
bistable différentiel
3
5/2
2,5÷10
BE-6730

4
5/2
2,7÷10
-
BE-3900

1
5/3
2,3÷10

BE-4900
Schéma commande électrique centres ouverts

2

5/3

2,5÷10
BE-5900
commande électrique centres ouverts
3
5/3
2,5÷10
BE-6900

4
5/3
2,5÷10
-
BE-3940

1
5/3
2,3÷10

BE-4940
Schéma commande électrique centres fermés

2

5/3

2,5÷10
BE-5940
commande électrique centres fermés
3
5/3
2,5÷10
BE-6940

4
5/3
2,5÷10
