Articulation profilé alu avec levier
Articulation profilé alu 40x40 avec levier 093GF40AN10
  • -5%
Articulation profilé alu avec levier
Articulation profilé alu 40x40 avec levier 093GF40AN10

Articulation profilé alu avec levier

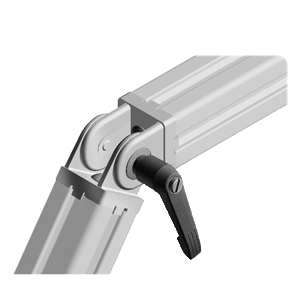

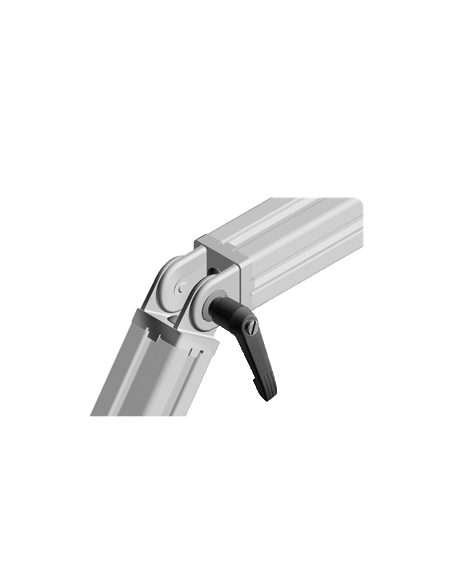

Articulation réglable pour profilé aluminium avec levier d'arrêt

Voir plus
Type de profilé
23,94 € -5%
À partir de 22,74 € HT

Demande d'informations
close

Demande d'informations produit


  Expédition 24/48h

(produits en stock)


Pour le raccordement de profilés rigides ou mobiles quel que soit l'angle.
Plage de pivotement 180°.

Livré avec levier d'arrêt pour le blocage en position de l'articulation.

Matériau : zinc moulé sous pression couleur alu
Fixations comprises (le connecteur montré dans le premier dessin n´est pas compris)

Schéma côtes articulation pour profilé aluminium avec levier 30x30
Schéma côtes articulation pour profilé aluminium avec levier 40x40
Schéma côtes articulation pour profilé aluminium avec levier 45x45
Réf.
Profilé
A
B
C
D
(Ø)
N
Articulation profilé avec levier
[mm]

TAART_30x30_LEV
30x30
7
30
2.5
8.3
8
TAART_40x40_LEV
40x40
8
40
1.8
8.5
 10
TAART_45x45_LEV
45x45
14
45
1.8
12.5
10
Documentations
documentation technic-achat Document technique 30x30
documentation technic-achat Documentation technique 40x40
documentation technic-achat Document technique 45x45

Logiciels & 3D
fichier 3D technic-achat30x30
fichier 3D technic-achat40x40
fichier 3D technic-achat45x45


Aide en ligne
aide en ligne Technic-Achat Aide en ligne

Vidéos
vidéo Technic-AchatMontages et projets

Réalisations clients
réalisations clients Technic-AchatVos réalisations

Réalisations Technic-Achat Engineering
réalisation engineeringNos projets d'engineering
Schéma explicatif d'une articulation réglable pour profilé aluminium avec levier d'arrêt
