Articulation pour profilé aluminium

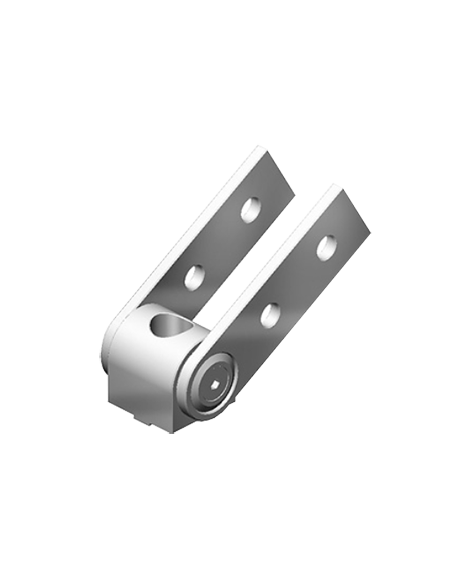

Articulation pour profilé aluminium 093GV20
  • -5%
Articulation pour profilé aluminium
Articulation pour profilé aluminium 093GV20

Articulation pour profilé aluminium

Articulation réglable pour profilé aluminium

Type de profilé
19,30 € -5%
À partir de 18,34 € HT

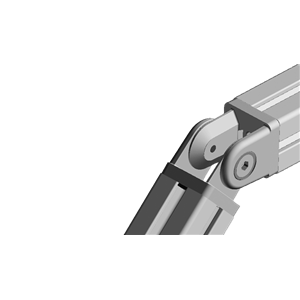

Pour le raccordement de profilés rigides ou mobiles quel que soit l'angle.
Plage de pivotement 180°.

*Possibilité de régler l'articulation avec un levier d'arrêt TALEV_SRA_...

Matériau : zinc moulé sous pression couleur alu
Fixations comprises (le connecteur montré dans le premier dessin n´est pas compris).



schema cotes articulation pour profilé aluminiumschema cotes articulation renforcée nue pour profilé aluminium
Réf.
Profilé
A
B
C
D
(Ø)
N
Articulation profilé
[mm]

TAART_30X30
30X30
7
30
2.5
8.3
8
TAART_40X40
40x40
8
40
1.8
8.5
10
TAART_45X45
45X45
14
45
1.8
12.5
10
Réf.
Profilé
N
H
B
D
E
F
(Ø)
Articulation profilé renforcée nue
[mm]

TAART_20X20_REN
20x20
6
61
20.4
20
18
5.5
TAART_45X45_REN
45X45
10
141.5
45.6
45
42
8.5
