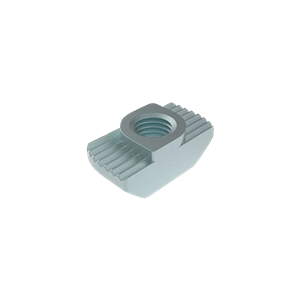

Écrou 1/4 de tour
Ecrou 1/4 tour R10 M8 096H10830
  • -5%
Écrou 1/4 de tour
Ecrou 1/4 tour R10 M8 096H10830

Écrou quart de tour

Écrou quart de tour pour profilé aluminium.

Voir plus
Rainure
Filetage
0,43 € -5%
À partir de 0,41 € HT

Demande d'informations
close

Demande d'informations produit




écrou 1/4 de tour pour profilé aluminium rainures 6 mm, 8mm, 10mm.
élément standard pour une jonction sûre et conductrice.
Idéal pour la fixation d'accessoires après montage tels que poignées,
plaques, charnières, équerres...

Matériau : acier galvanisé
*Choisissez la largeur de la rainure et le filetage de l'écrou.
Unité de vente1 pièce

Convient aux barres de profilé suivantes:

Rainure 6 mm : TAP6XXXX (20x20, 20x40...)
Rainure 8 mm : TAP8XXXX (11x20, 15x30, 30x30, 30x60, 30x45...)
Rainure 10 mm : TAP10XXXX (40x40, 40x80, 40x120, 45x45, 45x90, 80x80, 90x90, 90x180...)
plan écrou quart de tour
Réf.
Rainure**
A
B
C
D
M
(Filetage)
H

[mm]

TAECR6_QTR_M4
6 mm
5.7
11.5
3.2
5.7
M4
1.0
TAECR8_QTR_M4
8 mm
7.7
16
4.5
7.7
M4
1.5
TAECR8_QTR_M5
8 mm
7.7
16
4.5
7.7
M5
1.5
TAECR8_QTR_M6
8 mm
7.7
16
4.5
7.7
M6
1.5
TAECR10_QTR_M4
10 mm
9.7
19
5.8
9.7
M4
3.0
TAECR10_QTR_M5
10 mm
9.7
19
5.8
9.7
M5
3.0
TAECR10_QTR_M6
10 mm
9.7
19
5.8
9.7
M6
3.0
TAECR10_QTR_M8
10 mm
9.7
19
5.8
9.7
M8
3.0
